Oerlikon Skyguard 3 – O Escudo Eletrônico que Derruba Drones, Mísseis e Aeronaves

Um sistema suíço com décadas de evolução que ainda é considerado uma das soluções mais completas de defesa antiaérea de curto alcance do mundo — e que continua sendo adquirido por exércitos modernos.

Joseli Lourenço

03/03/2026

Por Que o Skyguard 3 Ainda Importa

O espaço aéreo de baixa altitude virou um dos campos de batalha mais disputados do século XXI. Drones baratos, mísseis de cruzeiro rasantes e munições guiadas de precisão mudaram radicalmente a lógica da guerra moderna — e exigiram respostas tecnológicas à altura.

O Oerlikon Skyguard 3 é exatamente isso: uma resposta madura, testada e continuamente modernizada para proteger instalações críticas, bases aéreas e centros de comando contra ameaças que voam baixo, rápido e, muitas vezes, com seção transversal de radar minúscula.

Desenvolvido originalmente na Suíça pela Oerlikon Contraves — hoje incorporada à Rheinmetall Air Defence AG — o Skyguard nasceu nos anos 1970 e chegou à sua terceira geração com radares de última geração, munição air-burst programável e arquitetura em rede. Está em operação ativa, com contratos firmados até 2024, e ainda é adquirido por exércitos fora da OTAN como o Exército Real da Tailândia.

O que é e Para que Serve

Tipo: Sistema de defesa antiaérea estacionário de curto alcance (SHORAD)

Função principal: Defesa de ponto e de área restrita contra ameaças aéreas de baixa e média altitude

Papel no campo de batalha: Camada interna de defesa (“inner tier”) em arquiteturas de defesa em camadas

O Skyguard 3 não é um sistema isolado. Ele funciona como o cérebro eletrônico de uma bateria antiaérea — uma unidade de direção de tiro (fire control unit) que integra radares, sensores, computadores balísticos e consoles de operação num único trailer rebocado, conectado a até quatro armas simultaneamente.

Essas armas podem ser:

Canhões duplos de 35 mm (GDF007 ou GDF009)
Lançadores de mísseis VSHORAD (muito curto alcance)
Revolver Gun Mk2 rebocado (35 mm)

O sistema cobre o espaço aéreo ao redor de uma instalação crítica com fogo denso, preciso e automatizado — dia e noite, com qualquer condição meteorológica.

Da Suíça dos Anos 70 ao Século XXI — Desenvolvimento e História

Início do projeto: Década de 1970, Suíça

Desenvolvedor original: Contraves / Oerlikon-Bührle

Empresa atual: Rheinmetall Air Defence AG (subsidiária suíça da Rheinmetall, Alemanha)

O primeiro Skyguard entrou em serviço em 1977, criado para substituir o sistema de direção de tiro Super Fledermaus na Força Aérea Suíça. A ideia era simples e eficaz: um sistema todo-tempo, capaz de controlar canhões antiaéreos de 35 mm com precisão eletrônica superior ao que existia até então.

O sucesso foi imediato. Ao longo das décadas seguintes, o Skyguard foi exportado para mais de 30 países, tornando-se um dos sistemas de controle de tiro antiaéreo mais difundidos do mundo.

A evolução veio em ondas:

Anos 1990: Atualização de eletrônica e sensores, incorporando tecnologia digital
Anos 2000: Integração com munição Ahead (air-burst programável de 35 mm)
Skyguard III: Modernização com redes digitais, lançadores de mísseis e canhões GDF007
Skyguard 3 (3ª geração): Arquitetura modular completa, canhões GDF009, integração com radares X-TAR3D e capacidade para até 4 efetores simultâneos

Os marcos de contratos recentes confirmam que o sistema continua ativo:

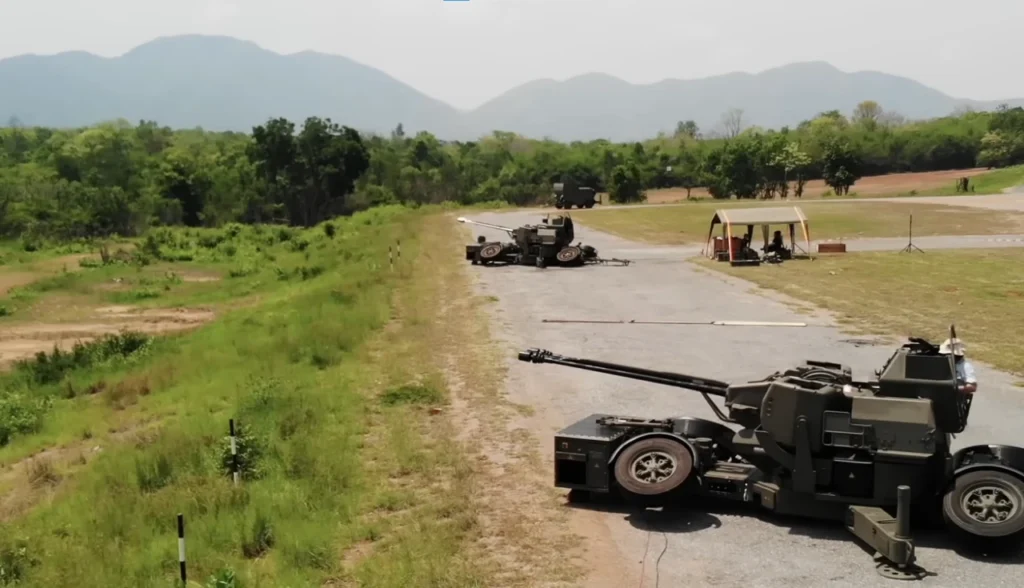

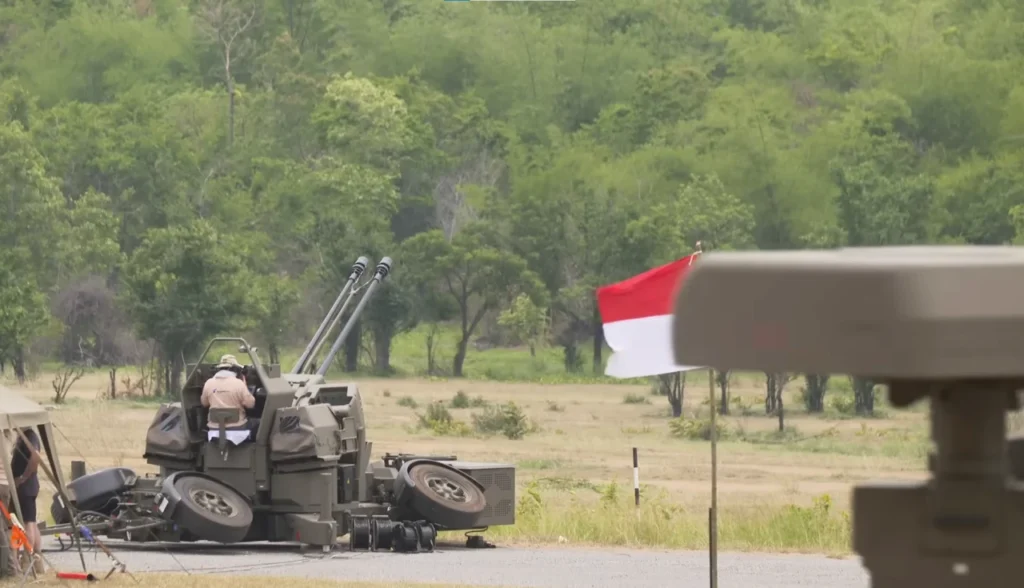

2015: Contrato com o Exército Real da Tailândia (4 sistemas Skyguard 3 + 8 canhões GDF007)
2018: Entrega dos primeiros sistemas à Tailândia
Até 2024: Contrato de aproximadamente 65 milhões de euros com cliente internacional não revelado, incluindo canhões GDF009 e munição Ahead

O Skyguard substituiu o Super Fledermaus no papel de direção de fogo para canhões de 35 mm, e hoje é complementado — e gradualmente sucedido — por sistemas mais modernos da mesma família, como o Skyshield e o Skynex.

Estrutura Inteligente — Design e Construção

O Skyguard 3 foi projetado com uma filosofia clara: separar o cérebro das mãos.

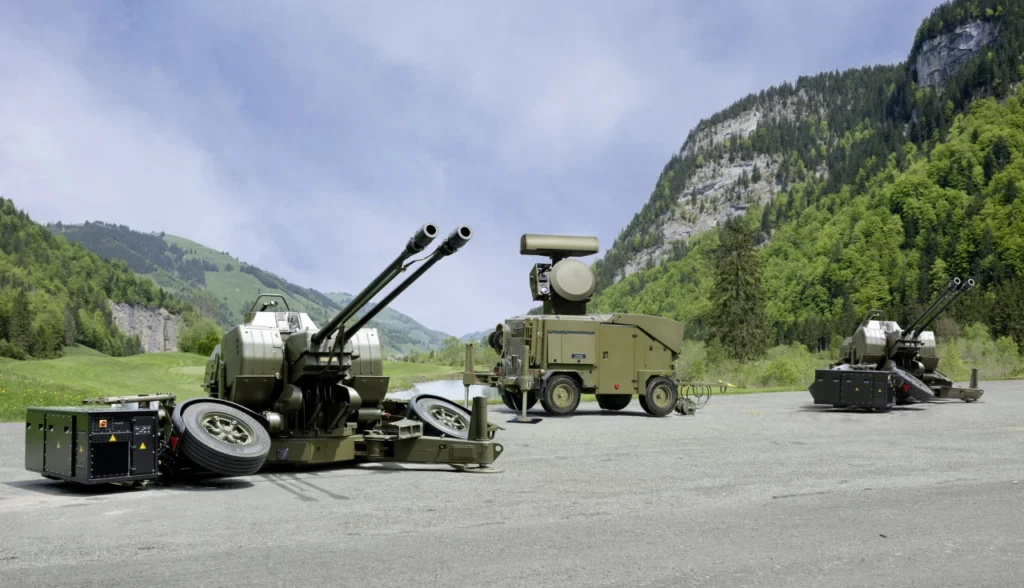

A unidade de direção de tiro fica num trailer/shelter rebocado, com estrutura metálica resistente ao transporte tático. Dentro dele estão os radares, os computadores de controle de tiro, os consoles dos operadores e o gerador de energia. Tudo num único módulo que pode ser posicionado estrategicamente, camuflado e colocado em abrigos preparados.

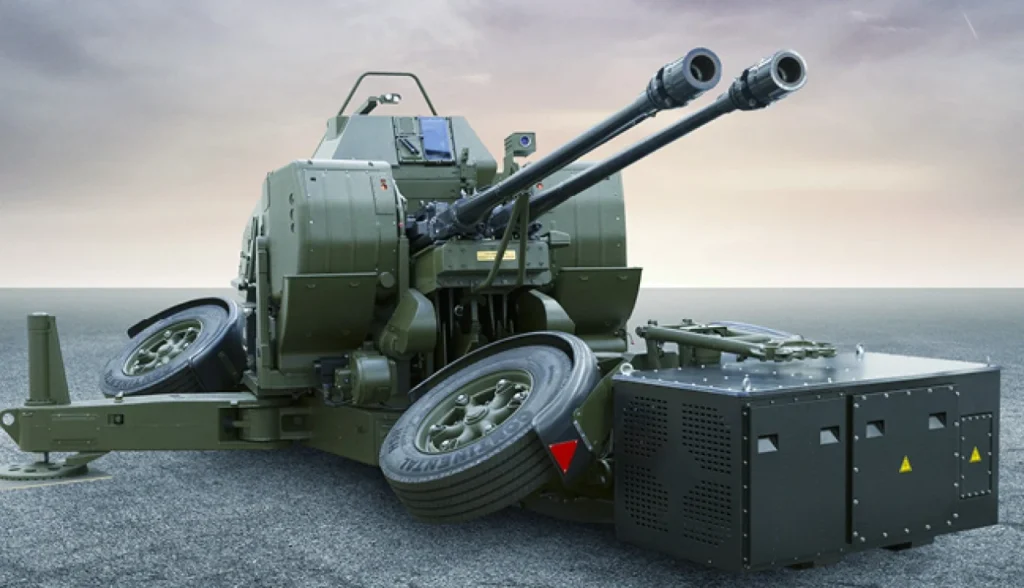

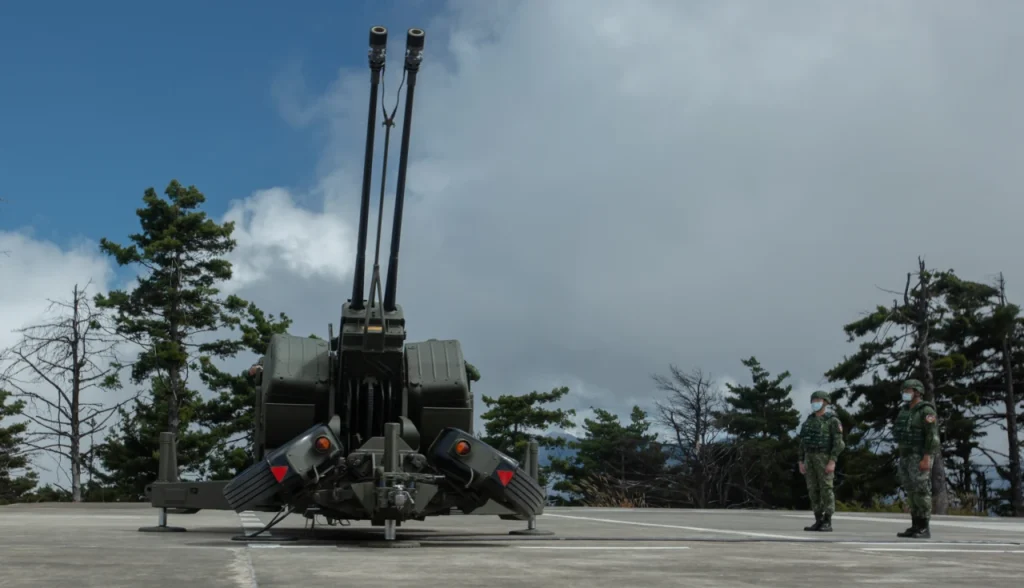

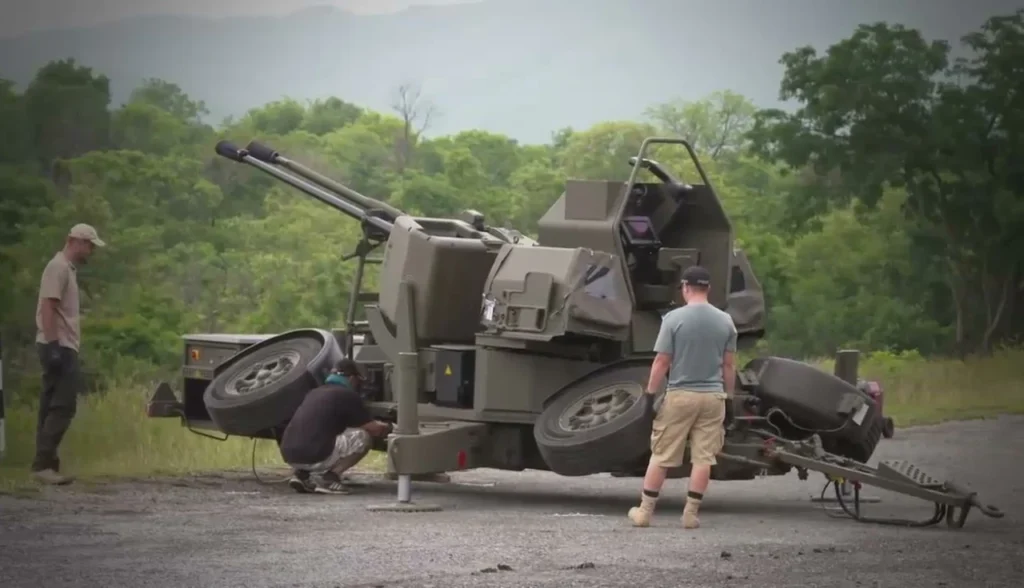

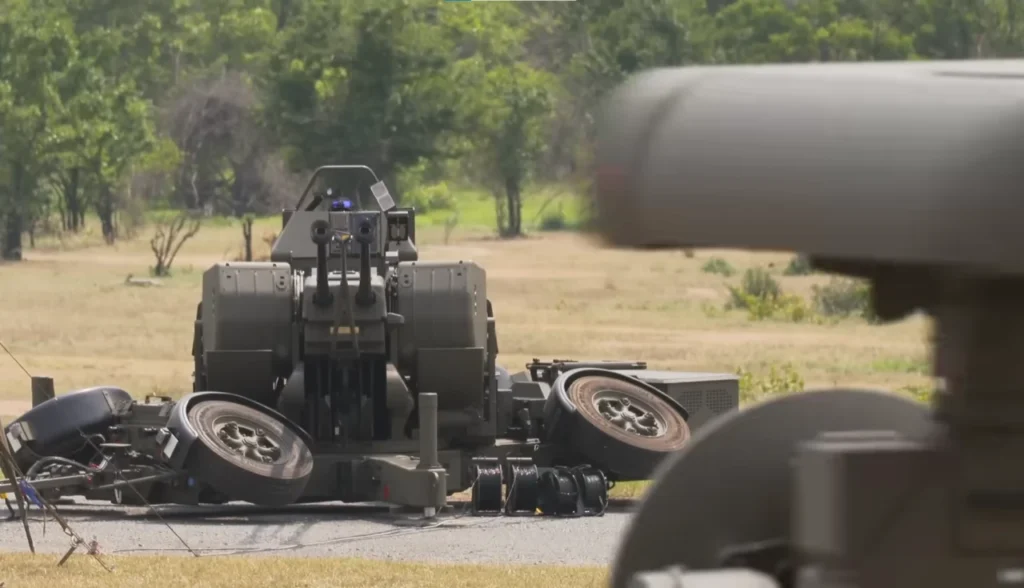

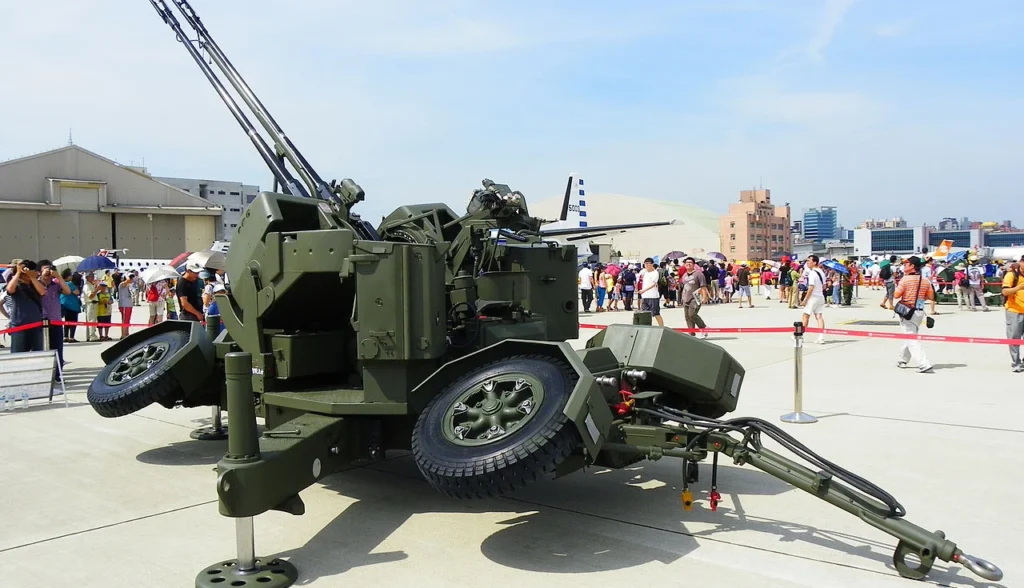

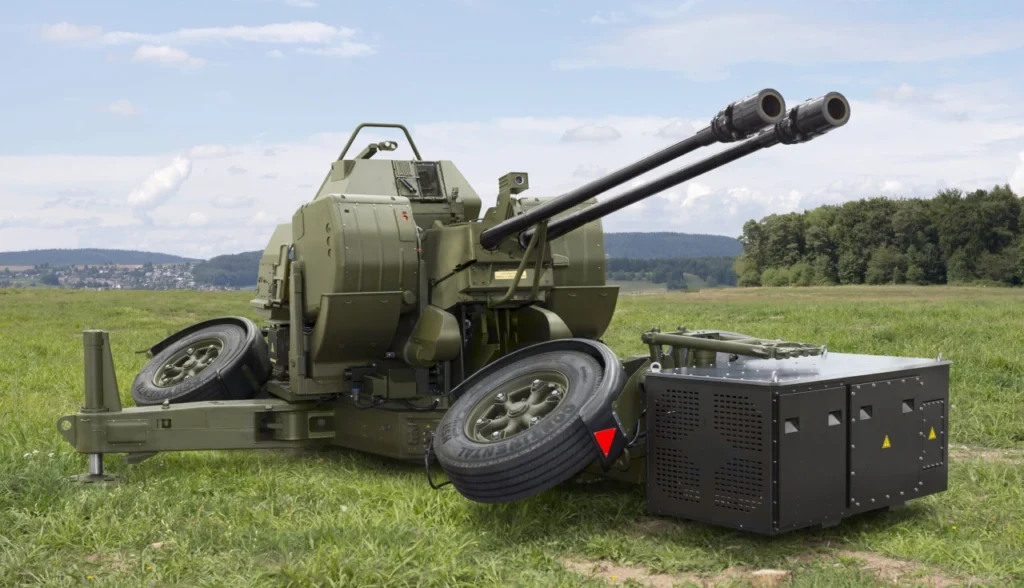

As plataformas de canhão — os GDF007 ou GDF009 — ficam separadas, ligadas à unidade central por cabos e links de dados. Essa separação tem uma vantagem direta no campo de batalha: se uma arma for neutralizada, o sistema de controle continua funcionando. Se o inimigo atacar a unidade de controle, os canhões podem ser realocados.

Os canhões GDF são construídos com ligas metálicas de alta resistência, projetados para suportar altas taxas de tiro contínuo — até 550 disparos por minuto cada. O reparo duplo (dois canhões por plataforma) maximiza o volume de fogo sem multiplicar o número de unidades a controlar.

A furtividade não é prioridade — o foco está no posicionamento inteligente, camuflagem e distância segura das ameaças. O sistema é pensado para defender de uma posição preparada, não para se mover com rapidez como um sistema autopropulsado.

Proteção e Sobrevivência

O Skyguard 3 não é blindado. E isso é uma escolha deliberada.

Sistemas antiaéreos de curto alcance sobrevivem principalmente pela dispersão, camuflagem e posicionamento recuado — não pela blindagem. Colocar aço pesado num trailer aumentaria o custo, reduziria a mobilidade e não resolveria o problema principal: não ser detectado.

As principais medidas de sobrevivência do sistema são:

Posicionamento em abrigos preparados ou com cobertura natural
Camuflagem do trailer e das plataformas de canhão
Operação em rede com radares externos (como o X-TAR3D), que ficam distantes da posição de tiro
Consciência situacional ampliada, reduzindo o tempo de exposição antes do engajamento

A possibilidade de integrar sistemas de guerra eletrônica (em arquiteturas relacionadas como o Skynex) indica que a família de sistemas Rheinmetall foi pensada para operar em ambientes com forte componente de EW — embora o Skyguard 3 em si enfatize mais a robustez dos sensores e a integração em rede.

Armamentos — O que Dispara e com Que Alcance

(Nível informativo — sem instrução técnica ou operacional)

Canhões principais:

Munição especial:

Ahead (Advanced Hit Efficiency and Destruction) — projétil air-burst programável com 152 subprojéteis por disparo; cria uma nuvem de fragmentos na trajetória do alvo

Mísseis VSHORAD (quando integrados):

Lançadores de mísseis de muito curto alcance, compatíveis com o sistema
Em versões anteriores (Skyguard III / “Velos”), foram usados mísseis RIM-7M Sparrow com alcance de até 16 km e velocidade de Mach 2,5

A função dos canhões é interceptação terminal — derrubar o alvo antes que cause dano. A função dos mísseis, quando presentes, é ampliar o envelope de engajamento, atacando ameaças antes que entrem na zona dos canhões.

O Cérebro do Sistema — Tecnologia e Sensores

Esta é a parte que realmente distingue o Skyguard 3 de sistemas de canhão convencionais.

Radares da unidade de direção de tiro (Skyguard clássico):

Radar de busca pulse-Doppler montado no teto do trailer
Radar de acompanhamento pulse-Doppler para rastreio preciso do alvo
Câmera de TV coaxial para rastreio óptico complementar

Esses sensores permitem ao sistema detectar, identificar, rastrear e engajar alvos sem depender de condições de visibilidade — funcionando à noite e em más condições meteorológicas.

Radar externo X-TAR3D (integração no portfólio atual):

O X-TAR3D é um radar 3D tático em banda X, totalmente coerente, com arranjo em fase pulse-Doppler. Seus números são impressionantes:

Alcances instrumentados: 25, 35 ou 55 km
Velocidade de varredura: ciclo completo em ~1,5 segundo
Feixes simultâneos: até 12–16 feixes empilhados de recepção
Capacidade: detectar UAVs, mísseis de cruzeiro, foguetes, morteiros e alvos de baixíssima assinatura radar

Com o X-TAR3D integrado, o Skyguard 3 consegue detectar ameaças a distâncias muito maiores que seu alcance de engajamento — dando tempo para avaliar, classificar e coordenar o fogo com outras camadas de defesa.

Controle de tiro e automação:

O sistema realiza cálculo balístico automatizado para empregar a munição Ahead com precisão. Isso significa que o computador de bordo calcula o ponto futuro de encontro entre a nuvem de subprojéteis e a trajetória prevista do alvo — tudo em frações de segundo.

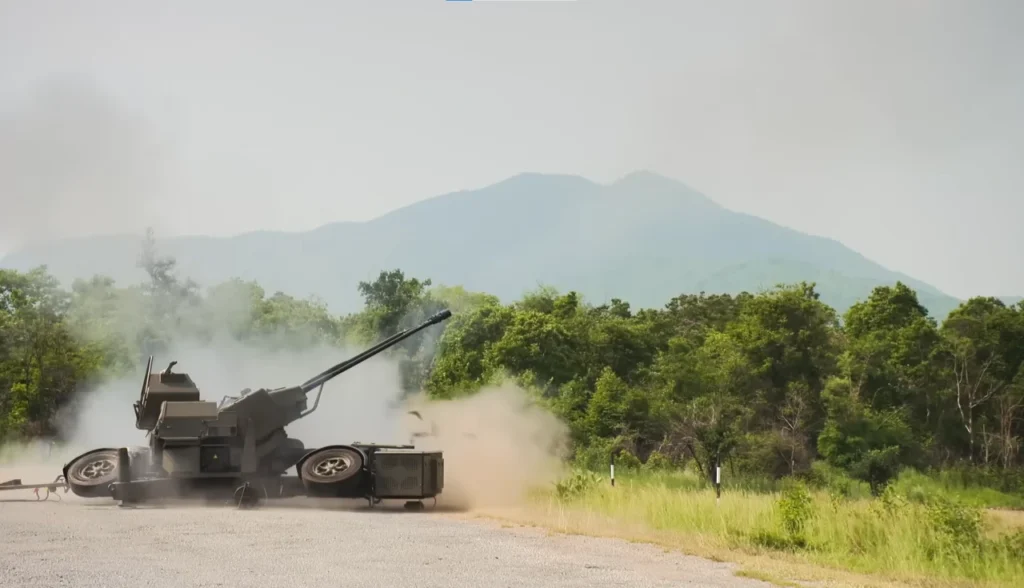

Rajadas típicas de 20 a 25 tiros criam um volume de impacto com milhares de subprojéteis no espaço por onde o alvo vai passar.

Capacidade em rede:

O Skyguard III é descrito como altamente “network-enabled”, conectando até três unidades de fogo para troca de dados em tempo quase real e geração de um quadro aéreo unificado. Cada bateria pode receber e enviar dados para estruturas de comando superiores, aumentando a consciência situacional de toda a força.

Podem ainda ser integrados:

Sistema MANPAD cueing (vetoração para equipes de mísseis portáteis)
Digital Optical Sight (visão óptica digital para operadores)

Desempenho Real — O que os Números Significam na Prática

Alcance eficaz dos canhões: ~4.000 m Altitude máxima de engajamento: ~3.000 m Taxa de tiro combinada (2 canhões): até 1.100 tiros/minuto Subprojéteis por disparo Ahead: 152 unidades Alcance do radar X-TAR3D: até 55 km

O envelope de 4 km cria uma “bolha” de defesa ao redor de uma instalação crítica. Para bases aéreas, centros de comando ou pontes estratégicas, isso é o suficiente para interceptar qualquer ameaça antes que ela execute seu ataque.

A taxa de 1.100 tiros por minuto parece abstrata — mas na prática significa que em apenas 1 segundo, dois canhões GDF podem lançar mais de 18 projéteis. Com munição Ahead, cada um desses projéteis libera 152 subprojéteis. O resultado é uma cortina densa de fragmentos no espaço aéreo à frente do alvo.

O radar X-TAR3D detectando alvos a 55 km, enquanto os canhões alcançam 4 km, cria uma janela de avaliação e decisão muito mais longa — o operador sabe o que vem, de onde vem e tem tempo para coordenar o engajamento.

Ficha Técnica

Especificação	Dados
País de origem	Suíça / Alemanha
Fabricante	Rheinmetall Air Defence AG
Calibre dos canhões	35 mm
Alcance eficaz	~4.000 m
Taxa de tiro	até 1.100 tiros/min (2 canhões)
Munição especial	Ahead air-burst (152 subprojéteis)
Efetores por unidade	até 4 (canhões e/ou mísseis)
Ano de introdução	1977 (família); Skyguard 3: anos 2010
Configuração	Trailer rebocado + plataformas separadas
Operação	Todo-tempo, 24h, qualquer condição

Por que Adversários Respeitam o Skyguard 3 — Vantagens e Pontos Fortes

Por que é temido:

O Skyguard 3 não é temido por ser o maior ou o mais rápido — é temido pela combinação de densidade de fogo, precisão eletrônica e munição programável. Um alvo que tenta penetrar sua zona de cobertura enfrenta uma cortina de subprojéteis calculada por computador, sem margem de escape por manobra simples.

Superioridade sobre concorrentes genéricos:

Décadas de maturidade técnica com mais de 30 países operadores
Munição Ahead — uma das mais eficazes contra UAVs e mísseis de cruzeiro disponíveis atualmente
Arquitetura modular que permite mixar canhões e mísseis numa mesma bateria
Integração em rede com múltiplas unidades de fogo, criando quadro aéreo unificado

Principais destaques:

✅ Operação 24 horas, todo-tempo
✅ Munição Ahead com 152 subprojéteis por disparo
✅ Até 4 efetores controlados por uma única unidade de direção de tiro
✅ Integração com radares 3D de longo alcance (X-TAR3D)
✅ Capacidade de conectar múltiplas baterias em rede
✅ Custo por disparo muito menor que interceptadores de mísseis

Limitações e Críticas

Nenhum sistema é perfeito. O Skyguard 3 carrega limitações estruturais que precisam ser entendidas:

Alcance restrito: 4 km é suficiente para defesa de ponto, mas insuficiente para proteger grandes áreas. Exércitos que precisam cobrir zonas extensas necessitam de múltiplas posições — aumentando custo e logística.

Não é blindado: Em cenários de conflito de alta intensidade com artilharia inimiga, o trailer de direção de tiro é vulnerável a fragmentos e explosões próximas.

Cadeia logística complexa: Uma bateria completa envolve trailer de controle, 2 a 4 plataformas de canhão, veículos de reabastecimento, munição Ahead especializada e possíveis lançadores de mísseis. Para forças com infraestrutura logística limitada, isso é um desafio real.

Vulnerabilidade à guerra eletrônica: Radares em banda X e pulse-Doppler podem sofrer degradação em ambientes com forte jamming. A integração com sensores ópticos mitiga isso, mas não elimina o risco.

Custo do sistema: Contratos na faixa de dezenas de milhões de euros por lote indicam investimento significativo — embora o fabricante enfatize o baixo custo de ciclo de vida em comparação com sistemas de mísseis.

Confronto Direto — Comparação com 3 Concorrentes

Concorrente 1: Oerlikon Skynex (Rheinmetall)

	Skyguard 3	Skynex
Canhão	GDF007/GDF009 duplo 35 mm	Revolver Gun Mk3 35 mm
Arquitetura C2	Skyguard 3 FCS	CN-1 Skymaster em rede
Foco	Defesa de ponto clássica	SHORAD/C-RAM moderno e distribuído
Integração EW	Limitada	Jammers e sistemas EW nativos

Quem leva vantagem: O Skynex é mais moderno e melhor para ameaças de drones em enxame e guerra eletrônica intensa. O Skyguard 3 tem maior maturidade e base de operadores consolidada.

Concorrente 2: Oerlikon Skyshield (Rheinmetall)

	Skyguard 3	Skyshield
Operação	Com tripulação	Armas não tripuladas
Foco	Defesa antiaérea ampla	C-RAM e proteção de ativos de alto valor
Mobilidade	Rebocado	Paletizável / montado em caminhão
Guarnição	Em risco próximo às armas	Maior segurança da guarnição

Quem leva vantagem: O Skyshield é superior em proteção da guarnição e rapidez de instalação. O Skyguard 3 é superior em flexibilidade de configuração (canhões + mísseis).

Concorrente 3: Skyguard III + RIM-7M Sparrow (“Velos” — Grécia)

	Skyguard 3	Skyguard III + Velos
Envelope canhão	~4 km	~4 km
Envelope míssil	VSHORAD (curto)	RIM-7M até ~16 km
Rede	Alta (moderna)	Moderada
Cenário ideal	Defesa de ponto moderna	Defesa de área com envelope estendido

Quem leva vantagem: O “Velos” domina em alcance, engajando ameaças muito antes dos 4 km. O Skyguard 3 é mais atual em arquitetura de rede e sensores.

Uso em Conflitos

O Skyguard 3 especificamente não tem registros públicos confirmados de uso em combate real. Os sistemas entregues à Tailândia destinam-se à defesa de instalações estratégicas — sem relatos de emprego operacional documentado em conflitos.

A família Skyguard em gerações anteriores, porém, tem histórico amplo como sistema de defesa antiaérea de ponto em mais de 30 países, sendo parte de redes de defesa estacionária em diversas regiões do mundo. Seus canhões de 35 mm com controle de tiro eletrônico representaram, em seu tempo, um salto significativo em relação à artilharia antiaérea convencional.

O sistema é projetado para o cenário em que as camadas superiores de defesa falham — sendo a última linha antes do impacto, especializado em alvos de baixa altitude que escaparam de sistemas de mísseis de médio e longo alcance.

Custo e Produção — Quem Compra e Quanto Paga

Contratos conhecidos (Skyguard 3):

Tailândia: Contrato “multi-milhões de euros” para 4 sistemas Skyguard 3 + 8 canhões GDF007 + munição Ahead + serviços (a partir de 2015)
Cliente internacional não revelado: ~65 milhões de euros por lote de sistemas Skyguard 3 com canhões GDF009 e munição Ahead (entregas até 2024)

Custo unitário: Não há dados públicos precisos por unidade. Os contratos indicam dezenas de milhões de euros por lote, sem discriminação do número exato de sistemas.

Países operadores confirmados (Skyguard 3):

🇹🇭 Tailândia — 4 sistemas ativos
🌐 Cliente internacional — não revelado

Família Skyguard (todas as gerações):

Mais de 30 países operadores ao longo de décadas

O fabricante enfatiza “baixo custo de ciclo de vida” em comparação com sistemas de mísseis — argumento especialmente relevante quando o inimigo são drones baratos ou munições de pequeno custo, que não justificam o emprego de interceptadores caros.

O Futuro do Skyguard 3

O Skyguard 3 não está em fase de descontinuação — mas está claramente numa transição geracional dentro do portfólio Rheinmetall.

Modernizações em curso:

Integração com radares X-TAR3D para ampliar a consciência situacional
Possibilidade de incorporar Revolver Gun Mk2 como efetor adicional
Atualização de eletrônica e software para lidar com ameaças de drones e munições guiadas modernas

Substitutos planejados:

O Skyshield é descrito em alguns contextos como sucessor funcional no papel C-RAM e de proteção de ativos
O Skynex é apresentado como solução de nova geração para o papel SHORAD amplo, com arquitetura distribuída e integração de múltiplos sensores e efetores

A tendência do fabricante é clara: evolução incremental e integração em família modular, não substituição abrupta. Unidades Skyguard existentes podem ser integradas como nós dentro de arquiteturas Skynex, aproveitando o investimento já feito pelos operadores.

Sistemas entregues entre 2015 e 2024 devem permanecer operacionais, com suporte da Rheinmetall, pelo menos até meados da década de 2030 — com possibilidade de novas atualizações ao longo do caminho.

O Skyguard 3 continuará relevante enquanto canhões de 35 mm com munição Ahead forem uma resposta economicamente viável contra as ameaças aéreas de baixo custo que dominam os conflitos modernos.

FAQ

1. O Oerlikon Skyguard 3 consegue derrubar drones? Sim. A munição Ahead de 35 mm, com seus 152 subprojéteis por disparo, foi especificamente projetada para engajar alvos de pequena seção transversal de radar, como UAVs, mísseis de cruzeiro e munições guiadas. É uma de suas missões primárias.

2. Qual é o alcance máximo do Skyguard 3? Os canhões de 35 mm têm alcance eficaz de aproximadamente 4.000 metros contra alvos aéreos, com teto de engajamento em torno de 3.000 metros de altitude. Quando integrado com mísseis VSHORAD, o envelope pode ser expandido significativamente.

3. Quantos países operam o Skyguard 3? O Skyguard 3 especificamente (3ª geração) tem como operadores confirmados a Tailândia e um cliente internacional não revelado. A família Skyguard como um todo opera em mais de 30 países.

4. Qual a diferença entre Skyguard 3, Skyshield e Skynex? Os três são sistemas Rheinmetall de 35 mm: o Skyguard 3 é a versão modernizada da linha clássica; o Skyshield foca em C-RAM e armas não tripuladas; o Skynex é o sistema mais moderno, com arquitetura totalmente distribuída em rede, integração de múltiplos efetores e jammers.

5. O Skyguard 3 pode ser usado contra mísseis de cruzeiro? Sim, esse é um de seus cenários declarados. A munição Ahead e o controle de tiro automatizado permitem engajar mísseis de cruzeiro de baixa altitude — embora a eficácia dependa da velocidade, manobra e assinatura específica do míssil.
