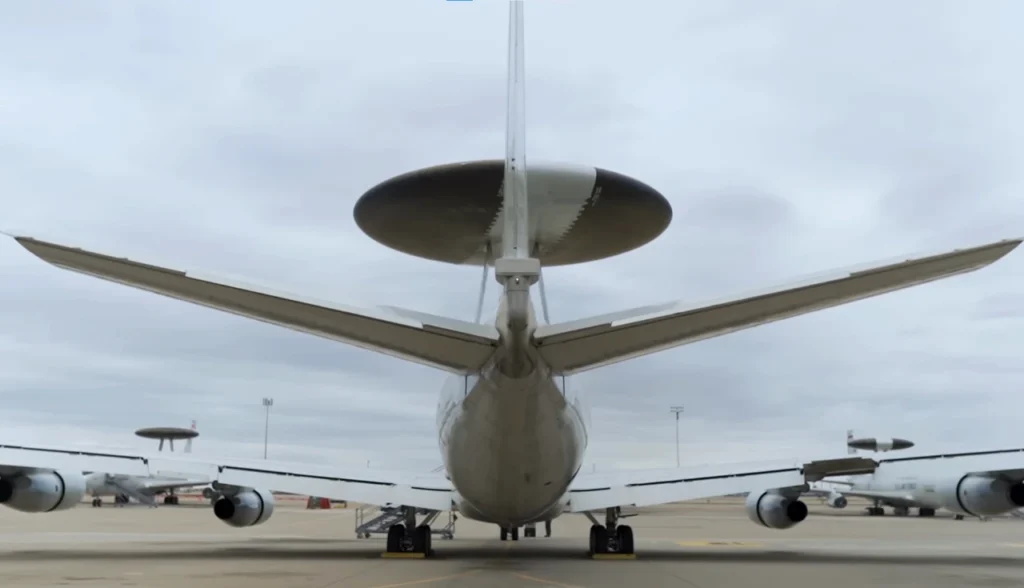

Por Dentro do E-3 Sentry: O Avião que Vê 400 km Além do Horizonte
Há 47 anos no ar, este Boeing modificado vê além do horizonte, comanda batalhas aéreas em tempo real e se tornou o cérebro voador das operações da OTAN e USAF — até hoje insubstituível.
Imagine controlar uma batalha aérea do tamanho de um país inteiro, vendo cada aeronave inimiga a mais de 400 km de distância, enquanto coordena dezenas de caças aliados simultaneamente. Esse é o Boeing E-3 Sentry, mais conhecido como AWACS (Airborne Warning and Control System).
Criado no auge da Guerra Fria, quando a ameaça de bombardeiros soviéticos voando baixo desafiava os radares terrestres americanos, o E-3 nasceu com uma missão clara: ser os olhos e o cérebro da defesa aérea, levando para o céu a capacidade de detectar, rastrear e coordenar que antes só existia no chão — vulnerável e limitada.
Desde março de 1977, quando a USAF recebeu a primeira unidade, até hoje, 31 aeronaves ainda operam nos Estados Unidos, enquanto a OTAN, França e Arábia Saudita mantêm suas próprias frotas. O Reino Unido aposentou seus sete E-3 apenas em 2021, após décadas de serviço. Mas a era do “disco voador” está longe do fim: modernizações bilionárias garantem que ele continue ativo até pelo menos 2035.
O Radar Voador que Mudou as Regras
Tipo: Aeronave de Alerta Aéreo Antecipado e Controle (AEW&C)
Função principal: Vigilância radar aerotransportada, comando e controle de batalha aérea (Battle Management & Command and Control)
Papel no campo de batalha: O E-3 é o maestro invisível das operações aéreas. Enquanto caças, bombardeiros e drones executam missões, o Sentry paira a 9 mil metros de altitude, cobrindo uma área do tamanho de vários estados brasileiros, detectando ameaças, coordenando interceptações e fornecendo consciência situacional em tempo real para comandantes no solo e no ar.
Nascido para Ver o Invisível
Início do projeto: Outubro de 1975 (engenharia e testes), entrada em serviço em março de 1977
Motivo da criação:
Na década de 1970, a União Soviética desenvolvia bombardeiros estratégicos e mísseis de cruzeiro capazes de voar a baixíssima altitude, literalmente abaixo do alcance dos radares terrestres. A solução? Colocar o radar no céu.
Conflitos que moldaram o design:
A tensão permanente da Guerra Fria exigia uma plataforma capaz de operar 24/7, em qualquer clima, sobre terra ou mar, integrando defesa aérea americana, aliada e da OTAN em um único sistema.
Evolução ao longo do tempo:
Das 68 unidades produzidas entre 1977 e 1992, o E-3 passou por saltos tecnológicos gigantescos:
- RSIP (1999): Modernização completa do radar, melhorando confiabilidade e contramedidas eletrônicas
- Block 40/45 (E-3G, 2014): Substituição de computadores dos anos 1970 por arquitetura aberta, automação de funções manuais e displays modernos
- FLEP (OTAN, 2024): Programa de extensão final para manter a frota ativa até 2035
Substituiu qual modelo: Não substituiu nenhum — foi o primeiro sistema AWACS operacional do mundo.
Anatomia de um Gigante Modificado

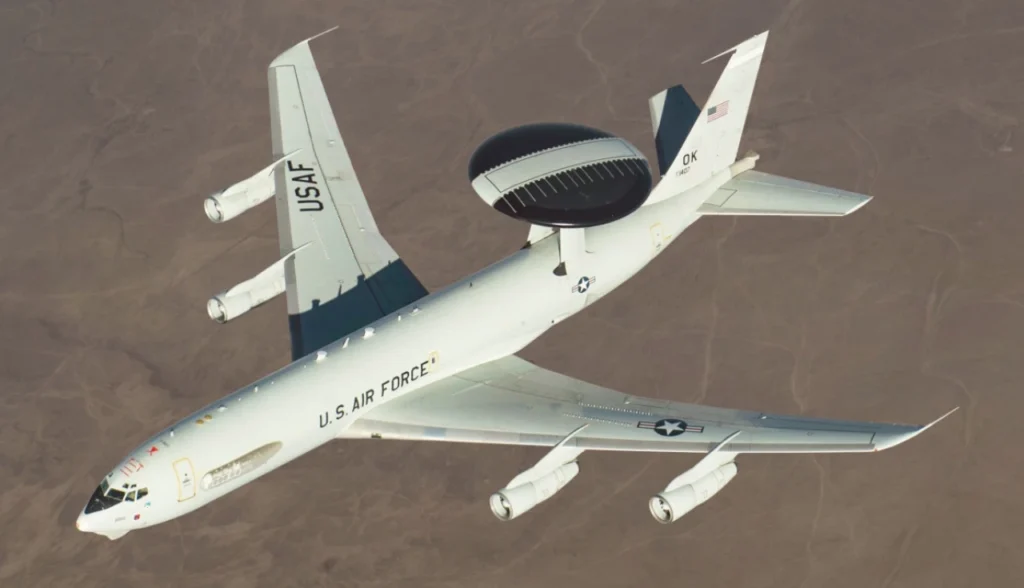

O E-3 Sentry não nasceu do zero. Sua célula é a de um Boeing 707-320, o jato comercial que revolucionou a aviação civil nos anos 1960. Mas as semelhanças param por aí.
Materiais:
Fuselagem de alumínio aeronáutico reforçada para suportar o peso e a resistência aerodinâmica do radome rotativo — o icônico “disco voador” de 9,1 metros de diâmetro montado 3,3 metros acima da fuselagem.
Formato:

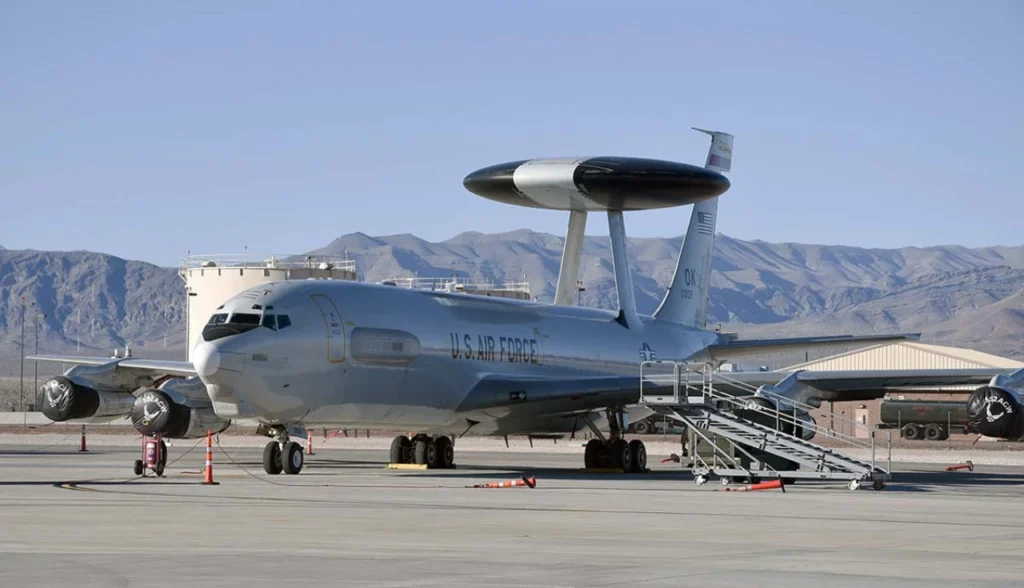

O radome gira 6 vezes por minuto, permitindo cobertura radar de 360 graus sem pontos cegos. Dentro da fuselagem alongada, até 19 operadores de missão trabalham em consoles lado a lado, processando dados em tempo real.
Furtividade:
Zero. O E-3 é o oposto de stealth — seu perfil visual e radar são inconfundíveis. A estratégia é ficar fora do alcance das ameaças, operando a 250-400 km da linha de frente.
Proteção:
Não há blindagem física. A sobrevivência depende de:
- Altitude elevada (acima de 9 mil metros)
- Distância da linha de frente
- Contramedidas eletrônicas (ECCM) integradas ao radar
- Escolta de caças em zonas de risco
Escudo Eletrônico e Mobilidade Tática
Diferente de tanques ou navios, o E-3 não confia em aço — confia em eletrônica, altitude e mobilidade.
Materiais: Estrutura leve de liga de alumínio, otimizada para alcance e permanência no ar.
Formato: A célula alongada do 707 acomoda internos espaçosos: 13-19 operadores trabalham em turnos, com área de descanso para missões de 8+ horas.
Furtividade: Não aplicável. O radome rotativo é visível a olho nu e em qualquer radar.
Proteção:
- Contramedidas eletrônicas do radar (ECCM): Resistência a jamming inimigo
- Mobilidade: Pode alterar rota e altitude rapidamente, diferente de radares fixos no solo
- Reabastecimento em voo: Permite missões de 24h+ com autonomia ilimitada
A lógica é simples: um radar fixo pode ser destruído com um míssil. Um radar voador pode sair do caminho.
Armamentos: Zero Canhões, Poder Absoluto
O E-3 Sentry não carrega armas.
Nem mísseis. Nem canhões. Nem bombas.
Mas isso não o torna inofensivo — longe disso.
Função real: O E-3 é o quarterback da batalha aérea. Ele detecta alvos inimigos a mais de 400 km e direciona caças interceptadores até eles, fornecendo coordenadas precisas, altitude, velocidade e identificação (amigo/neutro/hostil).
Alcance geral: Radar com alcance superior a 250 milhas náuticas (463 km), cobrindo alvos desde o solo até a estratosfera.
Efeito militar: Em Desert Storm (1991), E-3s coordenaram mais de 120.000 saídas de caças da coalizão, com taxa de sucesso de interceptação próxima de 100%. Sem disparar um único tiro.
Cérebro Eletrônico: Onde a Magia Acontece
Esta é a seção mais importante do E-3 — porque tecnologia é armamento nesta aeronave.
Radar Aerotransportado AN/APY-1/2
O coração do sistema. Montado no radome rotativo, este radar de pulso Doppler:
- Varre 360° continuamente, detectando alvos aéreos e de superfície
- Discrimina alvos de baixa altitude mesmo com “ruído de solo” (ground clutter)
- Alcance superior a 463 km contra aeronaves em altitude média/alta
- Modernização RSIP (1999): Hardware/software atualizados, maior confiabilidade e resistência a jamming
Sistema IFF/SIF (Identificação Amigo ou Inimigo)
Combinado ao radar, o subsistema IFF interroga aeronaves automaticamente:
- Resposta correta = amigo (verde)
- Sem resposta = neutro ou hostil (amarelo/vermelho)

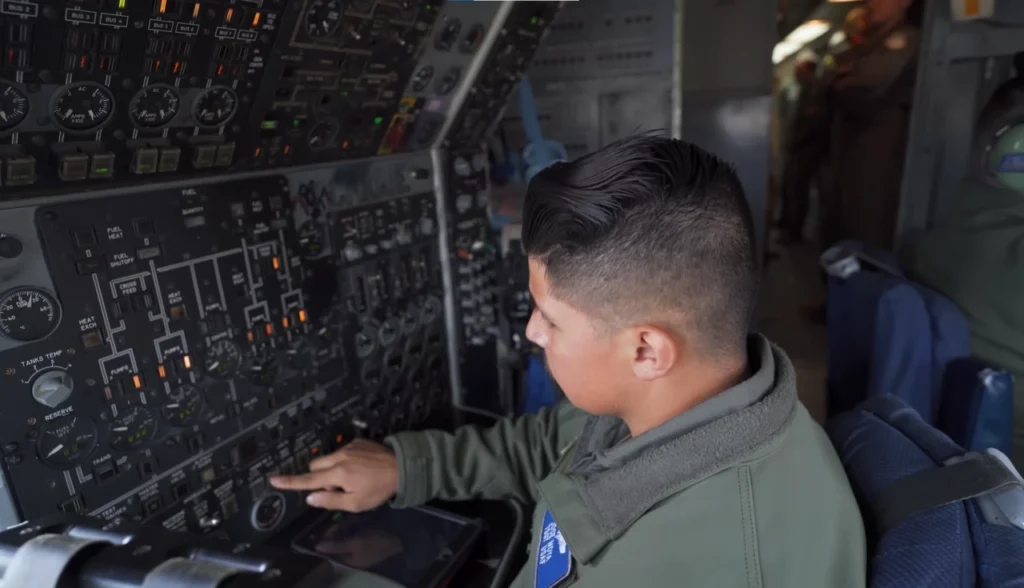

Consoles de Missão (13-19 operadores)
Dentro da fuselagem, especialistas em:
- Vigilância radar
- Controle de interceptação (weapons control)
- Battle management (coordenação tática)
- Comunicações (enlaces com caças, centros de comando e forças terrestres)
Dados aparecem em gráficos e tabelas processados em tempo real, permitindo decisões em segundos.
Datalinks e Integração em Rede
O E-3 não trabalha sozinho. Ele troca dados via Link 16 e outros datalinks com:
- Caças F-15, F-16, F-22, F-35
- Centros de Comando Aéreo (JAOC)
- Navios Aegis
- Sistemas Patriot e THAAD
Resultado: Um único E-3 pode coordenar dezenas de aeronaves simultaneamente, criando uma “teia de consciência situacional” impossível de alcançar de outra forma.
Block 40/45 (E-3G): Salto para o Século 21
Em 2014, a USAF concluiu a modernização mais profunda:
- Substituição de computadores dos anos 1970 por arquitetura aberta COTS (comercial)
- Automação de funções manuais (rastreamento, identificação)
- Novos displays coloridos substituindo CRTs monocromáticos
- Maior poder de processamento e compartilhamento de dados
IOC (Capacidade Operacional Inicial) do E-3G: Julho de 2014
Desempenho: Números que Impressionam
| Especificação | Dados |
|---|---|
| Velocidade de cruzeiro | 580 km/h (Mach 0,48) |
| Alcance máximo | 9.250 km (sem reabastecimento) |
| Teto operacional | Acima de 8.800 metros |
| Autonomia típica | ~8 horas (ilimitada com reabastecimento em voo) |
| Motores | 4× Pratt & Whitney TF33-PW-100A (20.500 lbf cada) |
| Combustível | 79.494 litros |
O que isso significa na prática?
- Alcance de 9.250 km: Um E-3 decolando de uma base na Alemanha cobre todo o Leste Europeu e parte da Rússia sem sair do espaço aéreo da OTAN.
- 8 horas de autonomia: Tempo suficiente para cobrir uma operação aérea inteira — e com reabastecimento em voo, pode ficar dias no ar.
- Teto de 8.800+ metros: Opera acima da maioria das ameaças terrestres (exceto SAMs de longo alcance modernos), maximizando alcance do radar.
- Velocidade subsônica: Não foi feito para correr — foi feito para persistir.
Ficha Técnica
| Especificação | Dados |
|---|---|
| País de origem | Estados Unidos |
| Fabricante | Boeing (baseado no 707-320) |
| Peso | MTOW: 147.400 kg |
| Motor / Propulsão | 4× Pratt & Whitney TF33-PW-100A |
| Tripulação | 4 (voo) + 13-19 (missão) |
| Ano de introdução | 1977 |
Por que Adversários Temem o E-3
Superioridade em consciência situacional
Enquanto caças inimigos têm radar limitado a 150-200 km, o E-3 vê tudo a 400+ km, antecipando movimentos antes que o adversário saiba que foi detectado.
Multiplicador de força
Um único E-3 transforma 12 caças em uma força coordenada de 50+, direcionando interceptações simultâneas, evitando fratricídio e otimizando uso de mísseis.
Cobertura all-weather, 24/7
Opera em qualquer condição climática, dia e noite, sobre terra ou mar — algo que radares terrestres não conseguem fazer com a mesma flexibilidade.
Sobrevivência superior a radares fixos
Bombardeie um site radar no solo e ele está destruído. Tente o mesmo com um E-3 e ele simplesmente muda de posição.
Integração OTAN/Aliados
O E-3 permite que forças de múltiplos países operem como uma única rede, compartilhando dados em tempo real — vantagem decisiva em coalizões.
Limitações e Críticas
Plataforma envelhecida
Baseado no 707, cuja produção cessou em 1979, o E-3 sofre com:
- Escassez de peças de reposição
- Motores TF33 antigos (OTAN teve que contratar sustentação específica)
- Estrutura de 40+ anos exigindo inspeções constantes
Custo de modernização
Manter o E-3 relevante custa bilhões:
- RSIP: centenas de milhões
- Block 40/45: estimado em US$ 2 bilhões+ (toda a frota)
- FLEP (OTAN): centenas de milhões de euros
Vulnerabilidade a SAMs modernos
S-400 russos e HQ-9 chineses têm alcance de 400+ km — dentro do alcance do radar do E-3. Operar próximo a esses sistemas exige escolta pesada e guerra eletrônica intensiva.
Complexidade logística
- Tripulação de 17-23 pessoas
- Treinamento especializado de anos
- Dependência de bases com suporte específico
1) Boeing E-3 Sentry vs Boeing E-7 Wedgetail
| Aspecto | Comparação |
|---|---|
| Plataforma | E-3: Boeing 707 (década de 1960) • E-7: Boeing 737-700 (projeto 2000+) |
| Radar | E-3: Radome rotativo mecânico • E-7: AESA fixo (varredura eletrônica) |
| Tripulação de missão | E-3: 13–19 • E-7: 6–10 |
| Manutenção | E-3: Complexa (peças escassas) • E-7: Simplificada (componentes modernos) |
Vantagem:
O E-7 vence em custos operacionais, confiabilidade e modernidade. A USAF já definiu o E-7 como substituto progressivo do E-3.
O E-3 ainda pode oferecer maior capacidade de processamento humano simultâneo devido à tripulação maior.
2) Northrop Grumman E-2D Advanced Hawkeye vs Boeing E-3 Sentry
| Aspecto | Comparação |
|---|---|
| Propulsão | E-3: 4 turbofans (jato) • E-2D: 2 turboprops (hélices) |
| Velocidade | E-3: ~580 km/h • E-2D: ~600 km/h |
| Teto operacional | E-3: 8.800+ m • E-2D: 11.200 m |
| Alcance radar | E-3: 463+ km • E-2D: 550+ km (melhor contra alvos pequenos) |
| Missão principal | E-3: Teatro continental • E-2D: Operações embarcadas |
Vantagem:
O E-2D domina operações embarcadas (porta-aviões) e possui radar AESA mais moderno.
O E-3 vence em autonomia estratégica, número de operadores e capacidade de gerenciamento de batalha em larga escala.
3) Saab GlobalEye vs Boeing E-3 Sentry
| Aspecto | Comparação |
|---|---|
| Plataforma | E-3: Boeing 707 • GlobalEye: Bombardier Global 6000 |
| Tripulação de missão | E-3: 13–19 • GlobalEye: 5–6 |
| Alcance radar | E-3: 463+ km • GlobalEye: ~450 km |
| Custo unitário | E-3: ~US$ 270 mi (1998) • GlobalEye: ~US$ 250 mi (estimado) |
Vantagem:
O GlobalEye oferece melhor custo-benefício, menor tripulação e arquitetura mais moderna.
O E-3 ainda mantém vantagem em coordenação massiva e integração consolidada em operações OTAN.
Batizado em Combate: 33 Anos de Guerra Real
O E-3 não é teoria — é experiência de combate comprovada em sete conflitos:
Operação Desert Storm (1991)
- Missão: Coordenação de mais de 120.000 saídas da coalizão
- Resultado: Taxa de interceptação próxima de 100%, sem fratricídio aéreo significativo
- Impacto: Estabeleceu o padrão de superioridade aérea moderna
Bósnia e Kosovo (1995-1999)
- Operações Allied Force, Deliberate Force
- Vigilância contínua sobre os Bálcãs, coordenando ataques da OTAN
Afeganistão e Iraque (2001-2021)
- Operações Enduring Freedom e Iraqi Freedom
- Fornecimento de “time-critical information” para tropas terrestres e aéreas
- Coordenação de Close Air Support (CAS) para forças especiais
Líbia (2011)
- Operações Odyssey Dawn e Unified Protector
- Imposição de zona de exclusão aérea da OTAN
Missões Humanitárias
- Furacões Katrina e Rita (2005): Coordenação de esforços de resgate entre militares e civis
- Northern Watch e Southern Watch: Patrulha de zonas de exclusão aérea no Iraque (1991-2003)
Impacto estratégico: Em todos os conflitos, o E-3 foi a espinha dorsal da consciência situacional, permitindo decisões em tempo real e reduzindo drasticamente o “fog of war”.
Quanto Custa Manter os “Olhos no Céu”?
Boeing E-3 Sentry — Custos e Produção
| Item | Dados |
|---|---|
| Custo unitário (FY1998) | US$ 270 milhões por aeronave |
| Produção total | 68 unidades (1977–1992) |
| Investimento total estimado | ~US$ 18,4 bilhões (valores de 1998) |
Operadores e Inventário Atual
| País / Organização | Situação Atual |
|---|---|

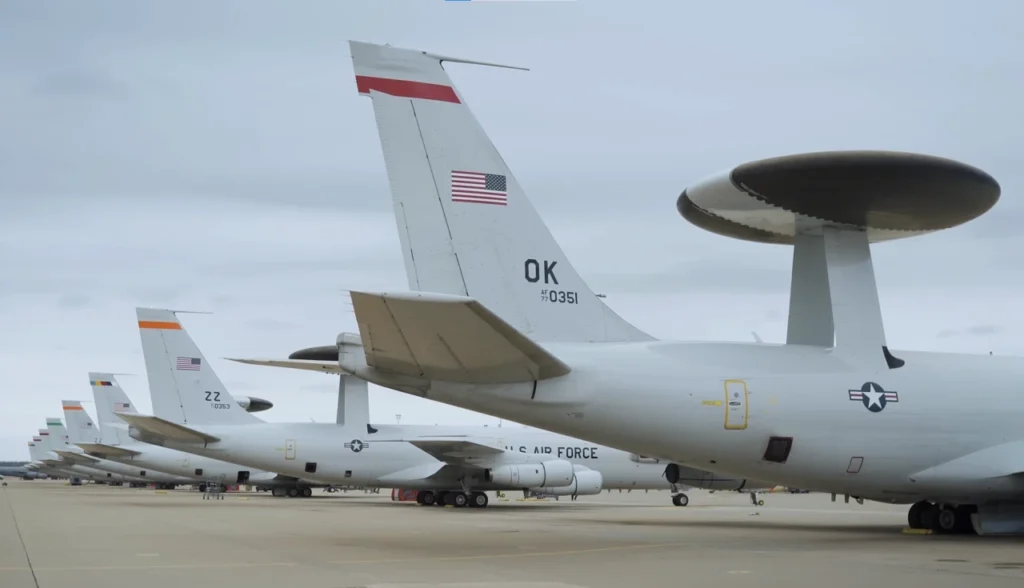

| USAF | 31 E-3B/C/G • Ativos • Modernização Block 40/45 |

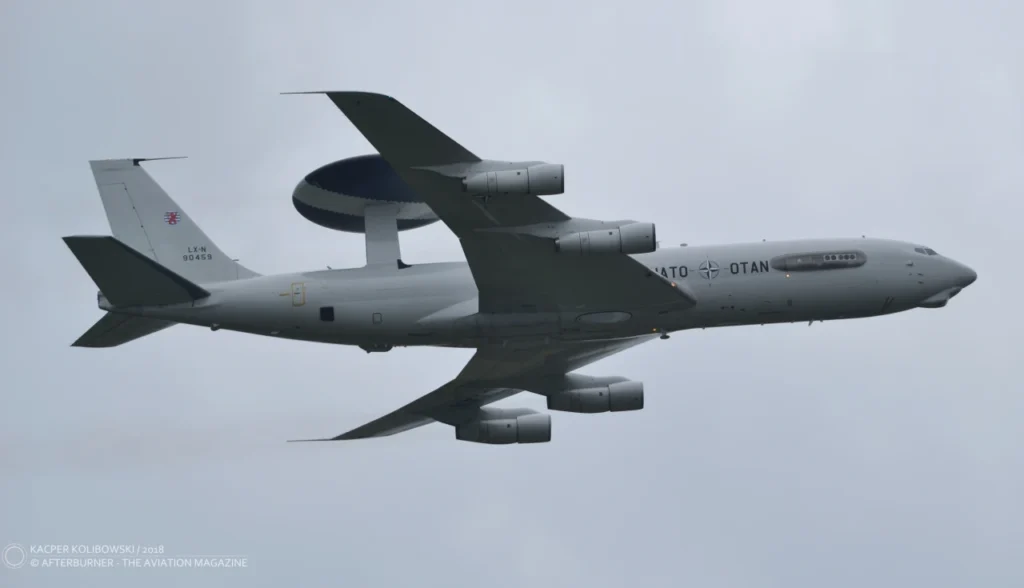

| OTAN | 14 E-3A • Ativos • FLEP até 2035 |
| França | 4 E-3F • Ativos |
| Arábia Saudita | 5 E-3A (exportação) • Ativos |
| Reino Unido | 0 E-3D • Aposentados em 2021 |
Custos de Modernização
| Programa | Investimento Estimado |
|---|---|
| Block 40/45 (USAF) | > US$ 2 bilhões (frota completa) |
| FLEP (OTAN) | Centenas de milhões de euros |
O Futuro: Passagem de Bastão em Andamento
USAF: Transição para o E-7A Wedgetail
- Decisão: USAF selecionou o E-7A Wedgetail como substituto oficial do E-3
- Contrato de protótipo: Anunciado em fevereiro de 2023
- Razão: E-7 é a “única plataforma que atende aos requisitos dentro do prazo” para substituir a frota envelhecida
- Previsão: Primeiras entregas a partir de 2027
- Estratégia: Aposentadoria gradual do E-3 conforme E-7s entram em serviço
OTAN: Dupla Estratégia
- Curto prazo (até 2035): FLEP (Final Lifetime Extension Programme)
- Primeira aeronave modernizada retornou a Geilenkirchen em outubro de 2024
- Objetivo: manter frota E-3A operacional até 2035
- Longo prazo: Aquisição de 6 E-7A Wedgetail
- Primeira aeronave prevista para dever operacional em 2031
- Substituição gradual da frota E-3A
França e Arábia Saudita
Ainda não anunciaram substitutos oficiais, mas acompanham de perto a transição USAF/OTAN.
Por que a substituição levou tanto tempo?
- Complexidade: Nenhuma outra plataforma replicava todas as capacidades do E-3
- Custo: Desenvolver/adquirir substituto é investimento de dezenas de bilhões
- Modernizações: RSIP e Block 40/45 prolongaram vida útil por décadas
Conclusão: O E-3 continuará voando até pelo menos 2035 na OTAN e final dos anos 2030 na USAF, garantindo uma carreira de 60+ anos — recorde absoluto para aeronaves de missão eletrônica.
FAQ
1. Quantos E-3 Sentry ainda estão em operação?
Aproximadamente 54 aeronaves no mundo: 31 na USAF, 14 na OTAN, 4 na França e 5 na Arábia Saudita. O Reino Unido aposentou sua frota em 2021.
2. Qual é o alcance do radar do E-3 AWACS?
Oficialmente, mais de 250 milhas náuticas (463 km). Na prática, depende de altitude, tipo de alvo e condições eletromagnéticas, podendo detectar aeronaves em altitude a 400+ km.
3. O E-3 será substituído? Por qual aeronave?
Sim. A USAF e a OTAN escolheram o Boeing E-7 Wedgetail como substituto. Primeiras entregas USAF em 2027; OTAN a partir de 2031.
4. Quanto custa um E-3 Sentry?
US$ 270 milhões por unidade (valores de 1998). Considerando modernizações (RSIP, Block 40/45), o custo total de propriedade sobe para centenas de milhões a mais.
5. O E-3 já foi usado em combate real?
Sim. Participou de Desert Storm, Kosovo, Afeganistão, Iraque, Líbia e missões humanitárias, coordenando mais de 200.000 saídas de combate em 33 anos de operações.
O Legado do Guardião Invisível
Por 47 anos, o Boeing E-3 Sentry redefiniu o que significa “domínio aéreo”. Não com velocidade, furtividade ou armamento — mas com consciência situacional absoluta.
Ele transformou batalhas caóticas em operações coordenadas. Salvou milhares de vidas ao evitar fratricídio e direcionar ataques precisos. E provou que, na guerra moderna, informação em tempo real vale mais que qualquer míssil.
Enquanto o E-7 Wedgetail se prepara para assumir o posto, o E-3 continua cumprindo sua missão — vigiando os céus da OTAN, protegendo aliados e lembrando que, às vezes, o maior poder não está em destruir, mas em ver tudo antes do inimigo.
O disco voador está envelhecendo. Mas ainda roda.
Joseli Lourenço
Pesquisadora independente de história e tecnologia militar, dedicada a documentar os marcos e as inovações que transformaram os campos de batalha.
Continue explorando >
Por Dentro do E-3 Sentry: O Avião que Vê 400 km Além do Horizonte
Há 47 anos no ar, este Boeing modificado vê além do horizonte, comanda batalhas aéreas em tempo real e se tornou o cérebro voador das operações da OTAN e USAF — até hoje insubstituível.
Lockheed C-5 Galaxy: O Titã do Transporte Estratégico Global e a Logística de Guerra
Ele não apenas voa; ele move exércitos inteiros. O C-5 Galaxy é a espinha dorsal da projeção de poder americano, capaz de engolir tanques de batalha e cruzar oceanos sem escalas, redefinindo o conceito de
F-35 Lightning II: O Domínio Absoluto da 5ª Geração e o Futuro da Guerra Aérea
O caça que redefine a soberania global, fundindo invisibilidade ao radar com um cérebro digital capaz de orquestrar campos de batalha inteiros em tempo real. O Lockheed Martin F-35 Lightning II não é apenas um
V-22 Osprey: A Aeronave Híbrida Que Redefiniu o Transporte Militar
Metade helicóptero, metade avião: o V-22 Osprey é a aeronave mais controversa e revolucionária da aviação militar moderna, combinando velocidade de 500 km/h com capacidade de pouso vertical. O Bell Boeing V-22 Osprey representa uma
